Posted: 06-07-2013

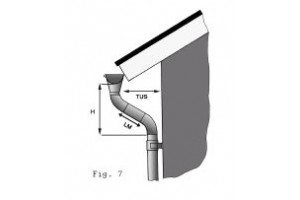

Zie ook figuur 7 (foto) voor een verduidelijking van de montage van de afvoerbuis van uw dakgoot.
TUS = De afstand tussen de buis (hemelwaterafvoerbuis) en de muur
LM = Lengte middenstuk
H = Hoogteverschil onderkant goot - bovenkant afvoerbuis
Er is een recht-evenredige verhouding tussen de waarden gegeven in de tabel hieronder.
U kunt een afgezaagd stuk pijp gebruiken voor de lengte LM.
Bij een bocht van 70 graden:
TUS | LM | H |
---|---|---|
200 | 0 | 380 |
300 | 160 | 420 |
400 | 270 | 460 |
500 | 370 | 510 |
600 | 470 | 560 |
700 | 580 | 610 |
800 | 690 | 660 |
